아이디어나 활동, 책임, 기능 등에 존재하는 논리적 연관성을 그래프에 표시함으로써 문제의 소재나

문제해결의 착상을 얻기 위해 사용하는 도구로서 품질기능전개(QFD)도 매트릭스 도법의 한 방법이다.

문제되는 것 중에서 '짝'이 되는 요소를 찾아 매트릭스도를 만들어 각 요소의 관련성이나 그 정도를 표시하여

파악하고, 문제 해결을 효과적으로 달성하고자 하는 것이다.

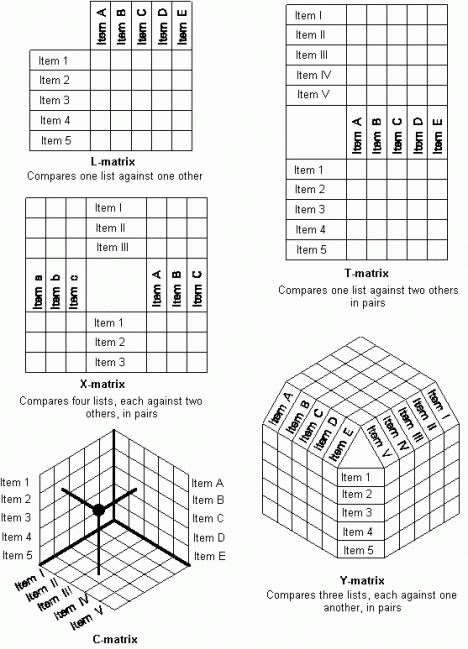

매트릭스도법(Matrix Diagram)의 종류는 그 형태에 따라 크게 다음과 같이 구분할 수 있다.

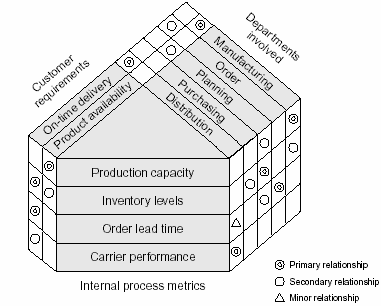

L형 매트릭스, T형 매트릭스, Y형 매트릭스, X형 매트릭스, C형 매트릭스,

매트릭스도법(Matrix Diagram)의 적용절차는 다음과 같다.

■ 단계 1 : 비교하고자 하는 특성의 종류를 결정한다.
■ 단계 2 : 사용할 매트릭스도의 유형을 결정한다. (일반적으로 "L"자형이 가장 많이 사용된다.)
■ 단계 3 : 선택한 매트릭스도의 형태를 그리고, 비교하고자 하는 특성을 매트릭스도의 축에 기입한다.
■ 단계 4 : 매트릭스도의 각 셀(cell)에 관련정도를 표시한다.
          (일반적으로 ◎, ○, △과 같은 기호로 관련정도를 표시한다.)

■ 단계 5 : 완성된 매트릭스도를 검토하고, 필요한 경우 관련정도에 따라 점수를 부여하고
          특성항목별 점수를 계산한다.
          (일반적으로 여러 가지 특성항목 중에서 한가지를 선택하고자 할 경우 점수계산을 많이 한다.)

아이디어나 활동, 책임, 기능 등에 존재하는 논리적 연관성을 그래프에 표시함으로써 문제의 원인이나
문제 해결의 착상을 얻기 위해 사용하는 도구인

매트릭스도법의 용도로는 다음과 같다.

-시스템 제품의 개발, 개량을 위한 착상점의 설정
-소재 제품의 품질전개
-제품의 품질보증과 품질기능과의 관련에 의한 품질보증체제의 강화
-TQM 또는 Single PPM에서 품질평가 체제의 강화와 효율화
-제조공정에 있어서의 불량원인의 추구
-시장과 제품의 관련에 의한 제품믹스 전략의 입안 등

매트릭스도법(Matrix Diagram)은 다원적 사고에 의거하여 문제점을 명확히 해나가는 방법으로,

문제로 삼고 있는 사상 중에서 짝이 되는 요소를 찾아내어 이것을 행과 열로 배치하고

그 교점에 각 요소의 관련 유무나 관련도를 표시함으로써 이원적인 배치 중에서 문제 문제의 소재

또는 문제의 형태를 찾아내어 이원적인 관계 중에서 문제 해결에서의 착상을 얻는다는 등 이 교점을

착상의 포인트로 삼아 효과적으로 문제를 해결해 나가는 방법인 매트릭스도법의

장점은 다음과 같다.

① 요소간의 관계에 명확해진다.
② 전체의 구성을 한눈에 파악할 수 있다.
③ 2-4 종류의 표를 한 장에 정리할 수 있어 문제의 소재가 보다 명확해진다
