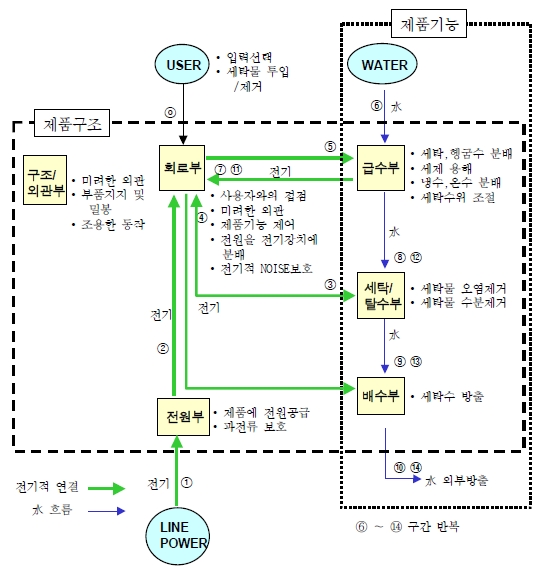

시스템에 대하여 기능별 서브시스템으로 분류하고 블록도를 작성한 것을 의미한다

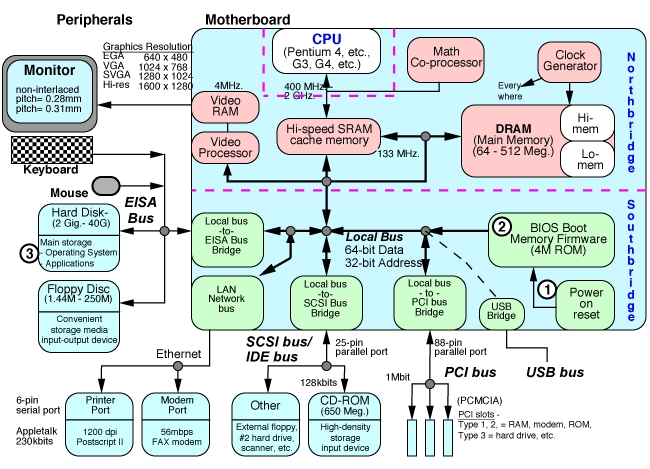

시스템의 구조를 표시하고 시스템의 기능부품 하나 하나를 블록으로 구분하며, 기능부품 간의
기능의 흐름을 이해할 수 있고, FMEA(고장모드의 원인 및 영향 해석) 분석을 위해 고장모드의 영향 및
원인 메커니즘을 구조화 및 도식화된 형태로 체계적이고 치밀하게 분석할 수 있다.

기능 블록도(FBD, Functional Block Diagram)는 다양한 용도로 사용된다.
FBD를 만들기 위해서는 고려하고자 하는 제품의 System이나 Subsystem의 기능을 이해하고 있어야 한다.
또한, FBD는 시스템구조를 나타내고 신뢰성 할당 매트릭스의 서브시스템, 부품으로의 완전한 전개를 해야 한다.
기능 블록도(FBD, Functional Block Diagram)를 전개하는 목적은 SCR과 신뢰성 목표를 할당 확인,
정확한 FMEA의 완성을 위한 기초, 시험계획을 위한 P-diagram의 개발, 설계의 단순화 등 이다.

FBD의 최종 모양보다 내용이 중요하다.
훌륭한 FBD를 위한 기본 요소들을 아래에 나열하였다. 이것들은 FBD를 위한 CTQ들이라 할 수 있다.
- 시스템의 기능을 정의 한다
- 시스템의 작동 모드를 정의한다

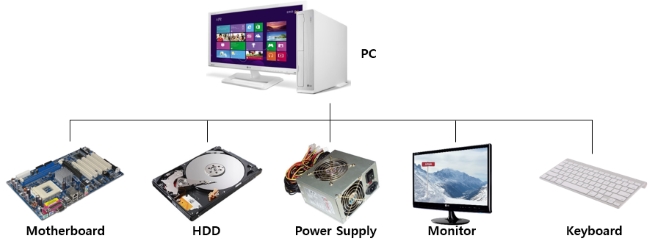

- 서브시스템을 나열하고 경계를 구분한다.
- 서브시스템의 기능(수동적,능동적)을 나열한다.
- 시스템, 서브시스템, 부품의 입/출력을 정의한다
- 독립성과 부품의 치명고장부품을 정의한다.

기능 블록도(FBD, Functional Block Diagram)을 근거로 시스템 및 서브시스템의
신뢰성 블록도(Reliability  Block Diagram)를 작성한다.
