RBD(신뢰성 블록도)는 구성된 시스템 트리와 구조분석에서 나타난 FBD(기능블록도)를 기준으로 작성한다.
각 블록은 물리적인 부품그룹 혹은 기능적인 개체와 일치하며 서로 독립적인 고장을 목적으로 선정된다.

RBD(신뢰성 블록도)는 관련 있는 부품끼리의 신뢰도의 연결 Model로 널리 사용되고 있다
예를 들면, PCB 상의 부품들, System과 Sub-System 혹은 분산되어 있는 System들간의 연결 등...

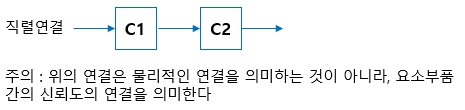

두 요소부품, C1과 C2에 의한 단순 RBS의 예를 보면 직렬연결 과 병렬 연결의 모습은 다음과 같다.

신뢰성 블록도(RBD) 작성은 설계 초기단계에 사용하여 신뢰성 목표를 만족시키기 위한 빠른 결정을
할 수 있으며 일반적으로 시스템의 구성단계에 실시하고 시스템의 구성을 위한 주요결정에 사용한다.

RBD(신뢰성 블록도)의 기본 구조는 각 부품의 관계를 분석하여 왼쪽에서 오른쪽으로 연결된 블록(부품)들과
작동순서가 일치되어야 하며, 경우에 따라서는 시스템의 기능 혹은 상태만을 중심으로 표현할 수 있다.
시스템에 부여되는 물질, 구조적 힘, 에너지, 정보 흐름과 같은 시스템내의 관련 부품들의 기능을 표현하여
시스템의 기능적 신뢰도를 평가하고 예측할 수 있다.

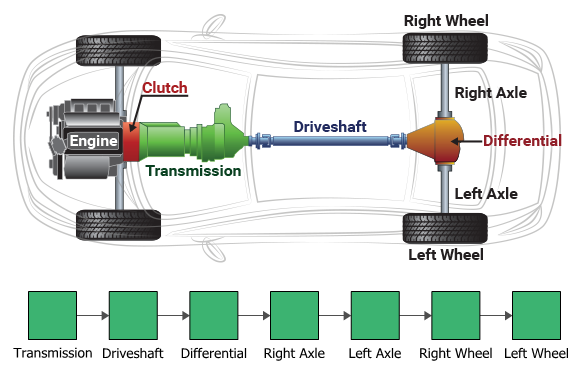

모든 시스템의 기능은 직렬 혹은 병렬로 구성할 수 있으며 기계부품의 경우 거의 직렬 시스템으로
표현할 수 있다.

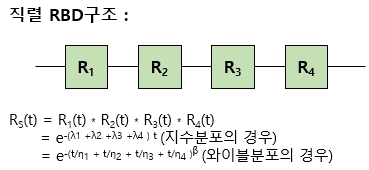

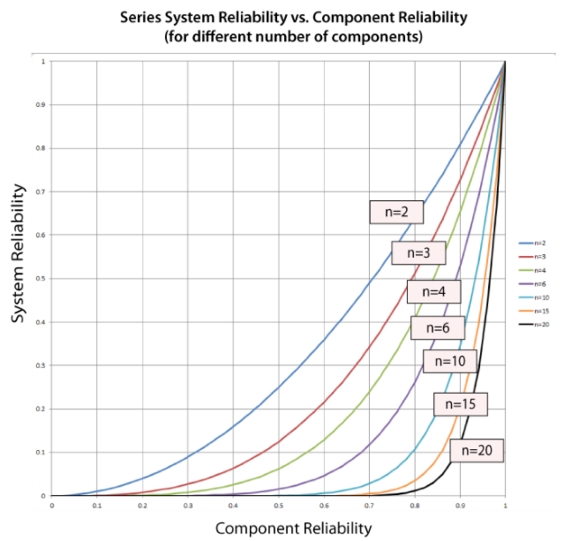

■ 직렬 구조 : System이 정상 가동하기 위해서는 모든 부품이 다 정상 작동해야 한다.
   하나의 블록이라도 고장이 발생하면System의 고장을 일으킨다.

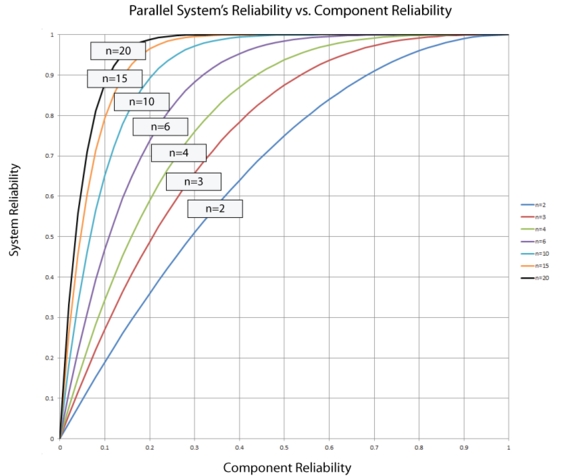

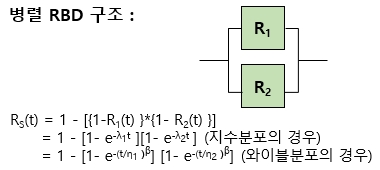

■ 병렬 구조 : System에서 병렬연결에 해당되는 모든 블록이 고장 나야 신호경로가 끊겨 System이 고장 난다.

신뢰성 블록도(RBD)는 FMEA와 FTA 전개와도 밀접하게 연관되어 있다. FMEA 전개를 위한 1단계에서도
신뢰성 블록 다이어그램 작성 단계가 있다. FMEA를 실시하기 전인 준비단계에서 시스템의 구성 및
자료를 활용하여 분석 지표를 결정하고 그에 해당하는 신뢰성 블록 다이어그램을 작성하는 것이다.

그런다음, FMEA 전개를 위한 2단계는 발생가능한 모든 고장 형태(Failure Mode)를 나열한 뒤 이중에서
FMEA에서 구체적으로 다루고자 하는 고장 형태를 선정하는 단계로 이어진다.

신뢰성 블록도를 바탕으로 시스템의 신뢰도를 계산할 수 있다
